概述 | ||||||||||||||||||||||||||||||||||||||||||||

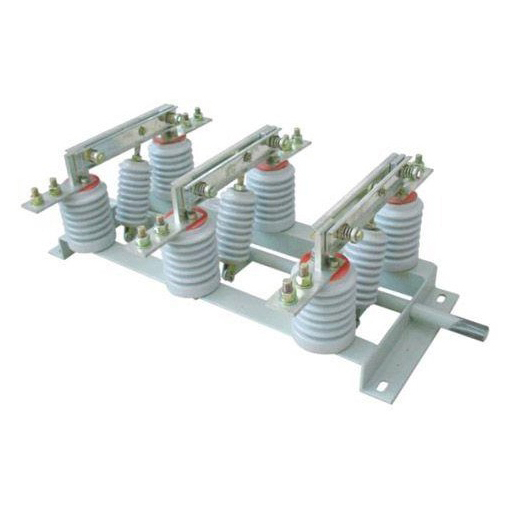

GN22-12(C)大電流戶內高壓隔離開關,適用于額定電壓10KV,三相交流50HZ,電力系統中高壓開關設備作為有電壓無負載的情況下分合電路之用。開關結構設計新穎、合理、獨具一格。它采用了兩步動作的鎖緊方式,使開關動熱穩定性能優異,操作力小。它采用了環氧樹脂和絕緣子及刷鍍銀等新材料新工藝,使開關導電性能好,體積小,質量輕。它的出線端子便于與真空斷路器、油斷路器連接,可縮小開關柜體積,減少過渡接頭,降低成本。 |
||||||||||||||||||||||||||||||||||||||||||||
主要技術參數 | ||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||

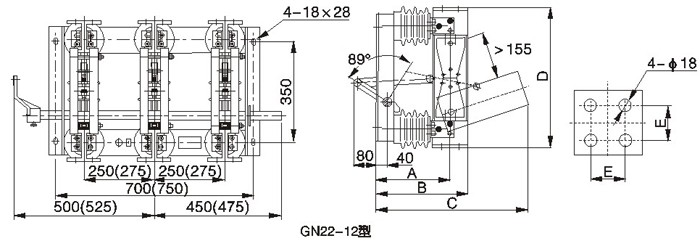

外形及安裝尺寸 |
型號 | A | B | C | D | E |
GN22-12/1600-2000 | 255 | 305 | 527 | 490 | 50 |
GN22-12/2500-3150 | 262 | 325 | 538 | 494 | 60 |

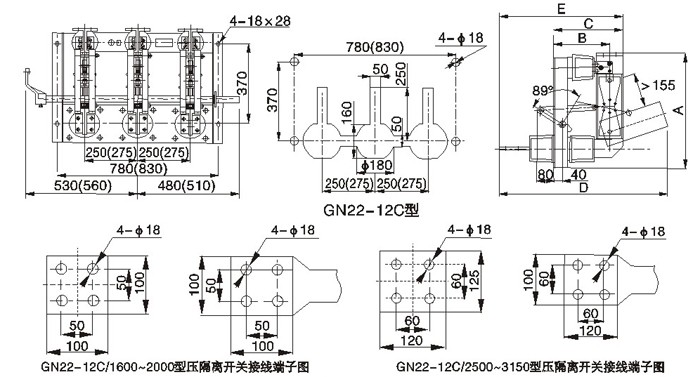

型號 | A | B | C | D | E |
GN22-12C/1600-2000 | 537 | 255 | 3.5 | 807 | 580 |
GN22-12C/2500-3150 | 539 | 267.5 | 330 | 880 | 630 |
